Контактор модульный КМ
ГОСТ Р 51731-2001 (МЭК 61095-92), ГОСТ Р 50030.4.1-2002, ТУ 3426-006-70039908-2007
Модульные контакторы серии КМ применяются в системах управления и автоматизации жилых, офисных, промышленных и больничных помещений, для коммутации и управления осветительных, обогревательных и вентиляционных устройств, насосов и иных приводов с напряжением до 380 В переменного тока частотой 50 Гц.
Преимущества
- Широкий ассортимент, номинальный ток до 63 А.
- Индикатор состояния контактов.
- Маркировочная площадка с защитной крышкой.
- Высокая коммутационная мощность и долговечность.
- Гарантийные обязательства составляют 5 лет.
Особенности эксплуатации и монтажа
Дополнительные устройства. К контакторам КМЭ предлагается большой ассортимент дополнительных устройств:
- Приставки контактные ПКЭ.
- Приставки выдержки времени ПВЭ.
- Реле перегрузки (тепловое реле) РТЭ.
- Блокировочное устройство для реализации реверсивной схемы.
- Сменные катушки управления на напряжение от 24 до 400В.
Типовая комплектация
- Контактор модульный серии КМ.
- Паспорт.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное рабочее напряжение, Ue, В | 230/400 |
| Номинальное напряжение изоляции, Ui, В | 415 (КМ-16), 440 (КМ-20, КМ-25), 500 (все остальные) |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальный условный ток короткого замыкания, кА | 3 |
| Пусковой ток катушки управления, мА | 30 (КМ-16, КМ-20), 60 (КМ-25, КМ-32, КМ-40), 95 (КМ-50, КМ-63) |
| Ток удержания катушки управления, мА | 18 (КМ-16, КМ-20), 12 (все остальные) |
| Диапазон напряжения замыкания контактов, В | от 195 до 253 |
| Диапазон напряжения размыкания контактов, В | от 46 до 172 |
| Скорость срабатывания при замыкании, мс | 20 |
| Скорость срабатывания при размыкании, мс | 30 |
| Потребляемая мощность катушки управления, не более, Вт | 5 |
| Напряжение катушки управления, Uс, В | 230 B (AC) |
| Механическая износостойкость, коммутац. циклов | 1000000 |
| Электрическая износостойкость, коммутац. циклов | 150000 |
| Высота над уровнем моря, не более, м | 2000 |
| Температура окружающего воздуха, oС | от -25 до +40 |
| Окружающая среда | Невзрывоопасная, не содержащая пыли |
| Исполнение | Стационарное |
| Рабочее положение в пространстве | Вертикальное |
| Группа механического исполнения по ГОСТ 17516.1 | М3 |
| Режим работы | Продолжительный |
| Степень защиты по ГОСТ 14254-96 | IP 20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Установка | на DIN-рейку 35 мм |
| Тип контактора | Сечение присоединительного провода, м²м | |||
|---|---|---|---|---|
| Контакты | Катушка | |||
| одножильный | гибкий многожильный | одножильный | гибкий многожильный | |
| КМ-16 | 1-2,5 | 1-2,5 | 1-2,5 | 1-2,5 |
| КМ-20 КМ-25 |
1-4 | 1-4 | 1-2,5 | 1-2,5 |
| КМ-32 КМ-40 КМ-50 КМ-63 |
1-25 | 1-16 | 1-4 | 1-2,5 |
Номенклатура
| Изображение | Наименование | Количество контактов | Количество модулей | Масса, кг | Артикул | |
|---|---|---|---|---|---|---|
| NO | NC | |||||
 |
КМ-1-16 КМ-1-20 КМ-1-25 |
1 | 1 | 1 | 0,018 | km-1-16-11 km-1-20-11 km-1-25-11 |
 |

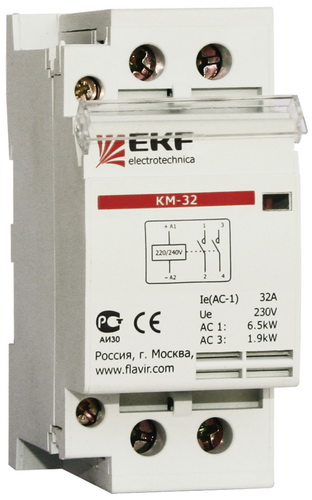

КМ-2-16 КМ-2-20 КМ-2-25 КМ-2-32 КМ-2-40 КМ-2-50 КМ-2-63 |
2 | 0 | 2 | 0,036 | km-1-16-20 km-1-20-20 km-1-25-20 |
| КМ-2-16 КМ-2-20 КМ-2-25 КМ-2-32 КМ-2-40 КМ-2-50 КМ-2-63 |
2 | 0 | 0,036 | km-2-16-20 km-2-20-20 km-2-25-20 km-2-32-20 km-2-40-20 km-2-50-20 km-2-63-20 |
||
 |

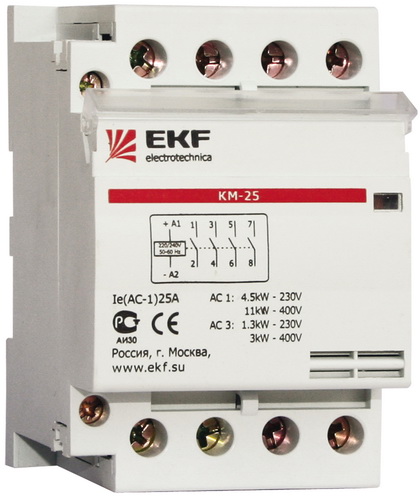

КМ-3-16 |
4 | 0 | 3 | 0.054 | km-3-16-40 km-3-20-40 km-3-25-40 km-3-32-40 km-3-40-40 km-3-50-40 km-3-63-40 |
| 3 | 1 | km-3-16-31 km-3-20-31 km-3-25-31 km-3-32-31 km-3-40-31 km-3-50-31 km-3-63-31 |
||||
