Контактор КТЭ

ГОСТ Р 50030.4.1-2002

Контакторы серии КТЭ EKF

Контактор серии КТЭ EKF награжден медалью международной выставки «Электро 2008» в номинации «Лучшее электрооборудование».

Контакторы электромагнитные серии КТЭ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с напряжением до 660 В переменного тока.
Могут использоваться для включения и отключения других устройств нагревательных установок, освещения, применяются в насосах, печах, вентиляторах, кранах и т.д.

Преимущества

Широкий ассортимент контакторов (до 630А).
Возможность установки двух дополнительных устройств.
Большой ассортимент катушек управления и других дополнительных устройств.
Простота замены катушки управления.
Меньшие габаритные размеры по сравнению с отечественными аналогами.

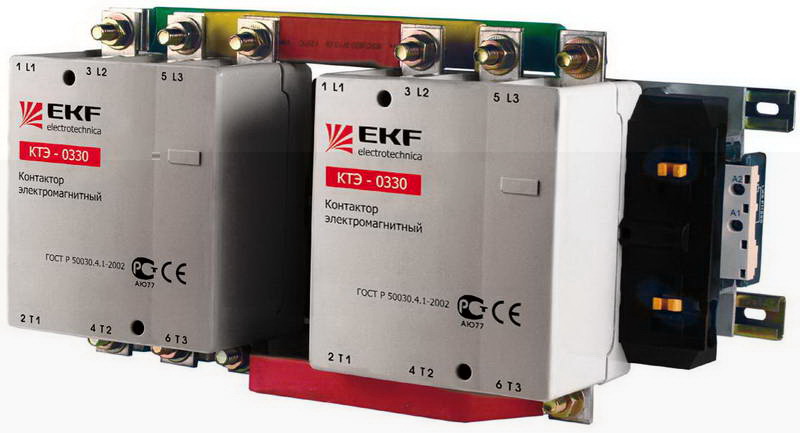

Наличие реверсивных контакторов.
Гарантийные обязательства составляют 5 лет.

Особенности эксплуатации и монтажа

Дополнительные устройства. На контакторы КТЭ есть возможность установки сразу двух дополнительных устройств.
Предлагается следующий ассортимент:

Приставки контактные ПКЭ.
Приставки выдержки времени ПВЭ.
Сменные катушки управления.

Типовая комплектация

Контактор серии КТЭ.
Паспорт.

Технические характеристики

Параметры	КТЭ -115А	КТЭ -150А	КТЭ -185А	КТЭ -225А	КТЭ -265А	КТЭ -330А	КТЭ -400А	КТЭ -500А	КТЭ -630А
Наличие дополнительных контактов	1 NO
Условныйтепловой ток t =<40C, А, АС-1	200	250	275	315	350	400	500	700	1000
Номинальное напряжение изоляции Ui, В	1000
Номинальное импульсное напряжение Uimp, кВ	8
Условный ток короткого замыкания Inc, А	5000	10000				18000
Технические характеристики цепи управления
Номинальное напряжение переменного тока катушки управленияUс, В	220, 380
Диапазоны напряжения управления срабатывание / отпускание	(0,8 — 1,1) Uc / (0,3 — 0,6) Uc
Мощность потребления при Uc, ВА срабатывание / отпускание	550/45	550/45	805/55	805/55	1180/84	650/10	1075/15	1100/18	1650/22
Дополнительные устройства
Блоки вспомогательных контактов	ПКЭ-02, ПКЭ-04, ПКЭ-11, ПКЭ-20, ПКЭ-22, ПКЭ-40
Реле времени	ПВЭ-11, ПВЭ-12, ПВЭ-13, ПВЭ-21, ПВЭ-22, ПВЭ-23

Номенклатура

Наименование	Ток, А	Трехфазные двигатели АС-3			Масса нетто,кг	Артикул
		220В	380В	660В		220В	380В
		Мощность, кВт				220В	380В
КТЭ 115А	115	30 кВт	55 кВт	80 кВт	4,250	ctr-b-115-220	ctr-b-115-380
КТЭ 150А	150	30 кВт	55 кВт	80 кВт	4,250	ctr-b-150-220	ctr-b-150-380
КТЭ 185А	185	55 кВт	90 кВт	110 кВт	5,350	ctr-b-185-220	ctr-b-185-380
КТЭ 225А	225	63 кВт	110 кВт	129 кВт	6,000	ctr-b-225-220	ctr-b-225-380
КТЭ 265А	265	75 кВт	132 кВт	160 кВт	8,500	ctr-b-265-220	ctr-b-265-380

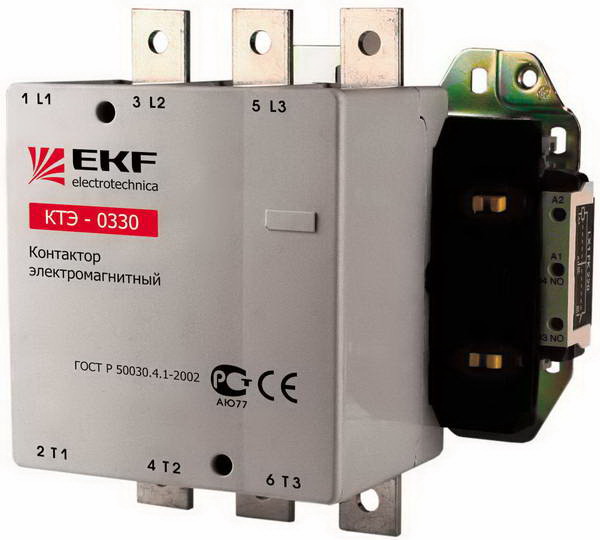

КТЭ 330А	330	100 кВт	160 кВт	220 кВт	9,500	ctr-b-330-220	ctr-b-330-380
КТЭ 400А	400	100 кВт	200 кВт	280 кВт	9,500	ctr-b-400-220	ctr-b-400-380
КТЭ 500А	500	147 кВт	250 кВт	335 кВт	12,000	ctr-b-500-220	ctr-b-500-380
КТЭ 630А	630	200 кВт	335 кВт	450 кВт	17,000	ctr-b-630-220	ctr-b-630-380
КТЭ rew 115А	115	30 кВт	55 кВт	80 кВт	8,800	ctr-b-r-115-220	ctr-b-r-115-380
КТЭ rew 150А	150	40 кВт	75 кВт	100 кВт	8,800	ctr-b-r-150-220	ctr-b-r-150-380
КТЭ rew 185А	185	55 кВт	90 кВт	100 кВт	11,500	ctr-b-r-185-220	ctr-b-r-185-380
КТЭ rew 225А	225	63 кВт	110 кВт	129 кВт	11,800	ctr-b-r-225-220	ctr-b-r-225-380
КТЭ rew 265А	265	75 кВт	132 кВт	160 кВт	17,000	ctr-b-r-265-220	ctr-b-r-265-380
КТЭ rew 330А	330	100 кВт	160 кВт	220 кВт	20,000	ctr-b-r-330-220	ctr-b-r-330-380
КТЭ rew 400А	400	110 кВт	200 кВт	280 кВт	20,000	ctr-b-r-400-220	ctr-b-r-400-380
КТЭ rew 500А	500	147 кВт	250 кВт	335 кВт	25,500	ctr-b-r-500-220	ctr-b-r-500-380

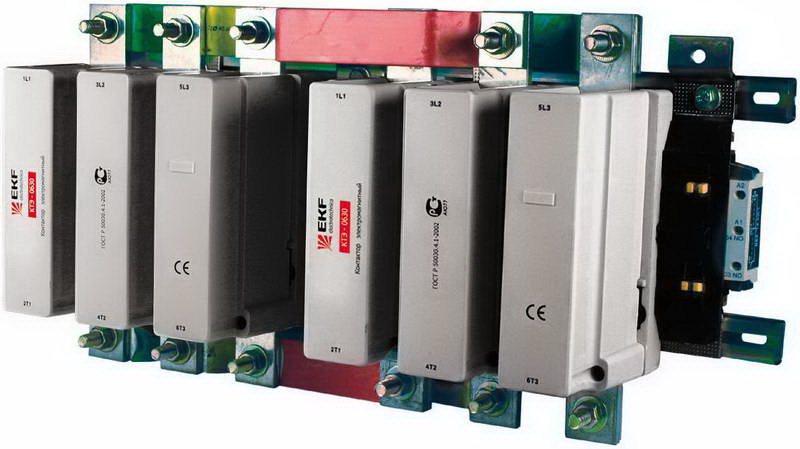

КТЭ rew 630А	630	200 кВт	335 кВт	450 кВт	40,500	ctr-b-r-630-220	ctr-b-r-630-380
