Лоток ЭКФ
Система металлических кабельных лотков EKF предназначена для прокладки открытым способом информационных кабельных линий и электропроводки, а также для защиты кабельных трасс от внешних воздействий.
Система кабельных прокатных металлических лотков изготавливается из оцинкованой стали, и представляет собой различные комбинации секций (прямые,угловые, ответвительные, переходные), аксессуаров, настенных и потолочных подвесов.
Металлические лотки изготавливаются из рулонной холоднокатаной стали. Оцинковка производится горячим способом в аппаратах непрерывного цинкования (Метод Сендзимира. Слой цинка 10 – 20 мкм ГОСТ 14918-80.
Прокладка кабельной трассы открытым способом, позволяет легко обслуживать систему, и, при необходимости, модернизировать и упрощать существующую сеть.
Система кабельных лотков EKF состоит из трех ассортиментных групп:
— листовые прокатные лотки; — аксессуары к металлическим лоткам; — аксессуары для монтажа.
Основные преимущества
- Материал лотков — высококачественная оцинкованная сталь гарантия от коррозии.
- Прокладка трассы открытым способом — возможность
контроля и модернизации системы. - Соединение внахлест «быстрый монтаж» обеспечивает лотку надежное закрывание, высокую прочность системы и исключает возможность.
- травм при монтаже, так как не имеет острых кромок. Экономия времени и материалов при таком способе монтажа составляет до 50% в соотношении с другими системами.
- Широкий ассортимент элементов, аксессуаров и подвесов позволяет реализовывать кабельные системы любой сложности.
- Возможность монтажа, как в помещении любого типа, так и на открытом воздухе.
- Конструкция крышки обеспечивает дополнительную жесткость системе.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | до 1000 В |
| Климатическое исполнение | УХЛ 2 по ГОСТ 15150-69 |
| Степень защиты по ГОСТ 14254-96: | |
| Лотки перфорированные без крышки | IP 00 |
| Лотки неперфорированные без крышки | IP 00 |
| Лотки перфорированные с крышкой | IP 00 |
| Лотки неперфорированные с аксессуарами и с крышками | IP 30 |
| Контактируемые среды | Невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия | Холоднокатанная сталь оцинкованная горячим способом в агрегатах непрерывного цинкования по методу Сендзимира ГОСТ 14918-80 |
| Внешний вид покрытия | Покрытие лотка может варьироваться от ярко серебристого до серо – матового* |
| Слой цинкового покрытия: | 10 – 20 мкм ГОСТ 14918-80) |
Особенности эксплуатации и монтажа
- Лотки системы «быстрый монтаж» имеют уникальную конструкцию. Соединение в виде подштампованного замка, предусматривает отсутствие соединительных пластин. После ввода одной секции лотка в другую происходит фиксация, позволяющая свободно, без дополнительной поддержки производить винтовое соединение.
- Соединение «быстрый монтаж» предусмотрено для всех угловых и поворотных аксессуаров системы.
- Соединение обеспечивает целостность конструкции, и предохраняет дно присоединяемого лотка, от возможного прогиба.
- Уникальная конструкция крышки лотка, плотно фиксирует крышку в коробе, не позволяет кабелю открывать крышку при вертикальном размещении системы.
- При выборе заказчиком сечения лотка, необходимо учитывать уровень предельно допустимых нагрузок на лоток и детали крепления, необходимую емкость лотка по количеству укладываемых кабелей. Для этого необходимо обратиться к ПУЭ (п 2.1.61. издание 6-е,7-е) регламентирует заполняемость лотков следующим образом: «Сумма сечений проводов и кабелей, рассчитанным по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать для глухих коробов (лотков) — 35% сечения в свету; для коробов (лотков) с открываемыми крышками — 40%.
- Для удобства расчета кабельных трас с разбивкой элементов системы предлагаем использовать «Программный комплекс для расчета кабельных систем EKF-Electrotechnica» либо уникальную программу EKF созданную на базе АUTOСAD MEP.
Примеры креплений
- Схема крепления к потолку из профнастила V-образного подвеса и шпильки.
- Схема крепления к потолку из профнастила V-образного подвеса, монтаж трассы с использованием шпильки.
- Схема использования шпилек и универсального поддерживающего профиля для монтажа кабельных трасс.

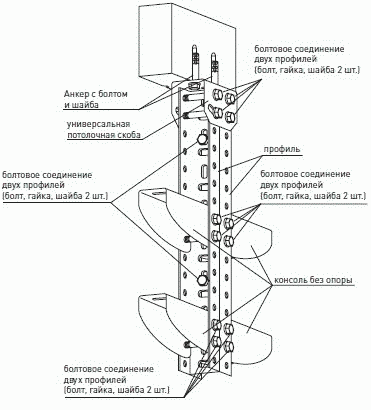

- Схема крепления консолей к опоре с двухсторонним размещением лотка. Крепление к потолочному перекрытию при помощи скобы.
- Схема крепления к потолку из профнастила лотка, с использованием V-образного подвеса и перфорированной ленты.
- Схема крепления консоли с опорой к стене.

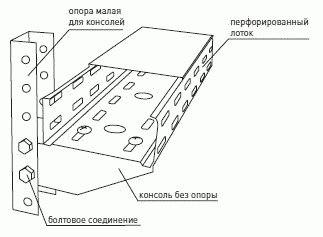

- Схема использования консоли и опоры малой для монтажа кабельных трасс.

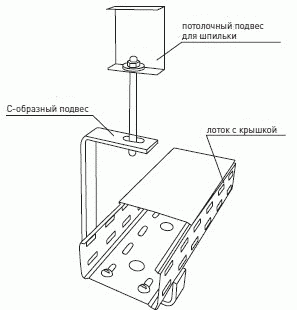

- Схема крепления перфорированного лотка к потолку с использованием потолочного подвеса, шпильки и С-образного подвеса.

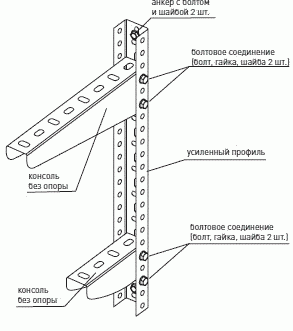

- Схема крепления консолей к усиленному профилю болтовым соединением для настенного монтажа кабельных трасс.
